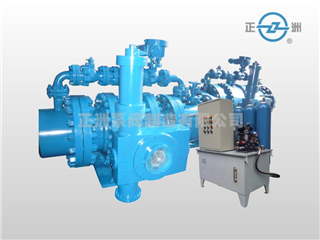

水輪機進水液控球閥

本系列液控球閥，主要安裝于水電站水輪機進口，用作水輪機進水閥。正常工作時，只需接收中控室單一的“開閥、關閥”指令，即可通過對管道壓力的監控，配合水輪機組，統一完成對主閥、旁通閥等的啟閉控制；事故工況下并能實現無電緊急關閥，有效消除破壞性水錘，防止水輪機組飛逸事故的發生，保障設備安全。閥門緊急關閉儲備能源為重錘勢能或蓄能器氣體壓縮勢能。本公司可根據現場特殊要求單獨進行設計，多方位滿足廣大用戶對該類產品的需要。

立即咨詢 PDF下載

產品詳情

型號說明

800

-16

公稱尺寸

功能特征

閥門類別

驅動方式

液控特征

連接方式

結構形式

密封材料（結構）

公稱壓力

閥體材料

DN100~DN1000

H 緩閉功能

Q 球閥

7 液動

B 重錘式自動保壓型

S 重錘鎖定型

Sx 重錘蓄能器復合型

X 蓄能器式

Xs 蓄能器式鎖定型

4 法蘭連接

6 焊接連接

7 對夾連接

0 半球直通

7 固定球直通

FPTFE軟密封

H 金屬硬密封

PN10~PN40

Class150~Class300

Q 球墨鑄鐵

C 碳鋼

標準與規范

產品標準	GB/T 14478、DL/T1068、GB/T 12237
傳動裝置	JB/T 13601、GB/T 14478、DL/T1068、Q/BZZ 009
結構長度	GB/T 12221
配管法蘭	GB/T 9124
蓄能器標準	GB/T20663
試驗與檢驗	GB/T 14478、DL/T1068、GB/T13927、Q/BZZ 009
質量保證	ISO9001
