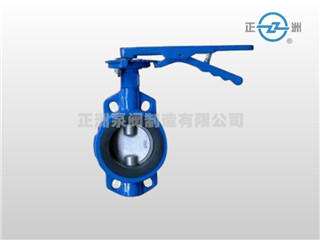

對夾式連接蝶閥

立即咨詢 PDF下載

產品詳情

對夾式蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°-90°

之間，可以起到流量調節的作用，當?shù)逍D(zhuǎn)到90°時，閥門達到最大開度。對夾式蝶閥結構簡單、體積小、重量輕，

只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單.

主要連接尺寸和外形尺寸(PN 1.0MPa / 1.6MPa):

公稱通徑DN	L	H1	H2	H3	D	D1	Z-φd
40	33	80	128	170	78	110	4—17.5
50	43	80	161	176	94	125	4—17.5
65	46	89	175	196	115	145	4—17.5
80	46	95	181	196	125	160	4—17.5
100	52	114	200	206	150	180	4—175
125	56	127	213	225	180	210	4—17.5
150	56	139	226	235	208	240	4—22
200	60	175	260	317	266	295	4—22
250	68	203	292	335	322	350／355	4-22/4-26
300	78	242	337	370	372	400／410	4-22/4-26
350	78	267	368	390	422	460／470	4-22/4-26
400	102	297	400	457	535	515／525	4-26/4-30
450	114	315	422	462	582	565／585	4-26/4-30
500	127	348	480	530	635	620／650	4-26/4-33
600	154	444	685	785	743	725／770	4-30/4-36
700	165	520	720	890	855	840／840	4-30/4-36
800	190	591	838	908	984	950／950	4-33/4-39
900	203	648	857	1027	1075	1050／1050	8-M30/8-M36
1000	216	720	917	1087	1183	1160／1170	8-M33/8-M39
1200	254	825	1050	1220	1410	1380／1390	8-M36/8-M45
